產品介紹

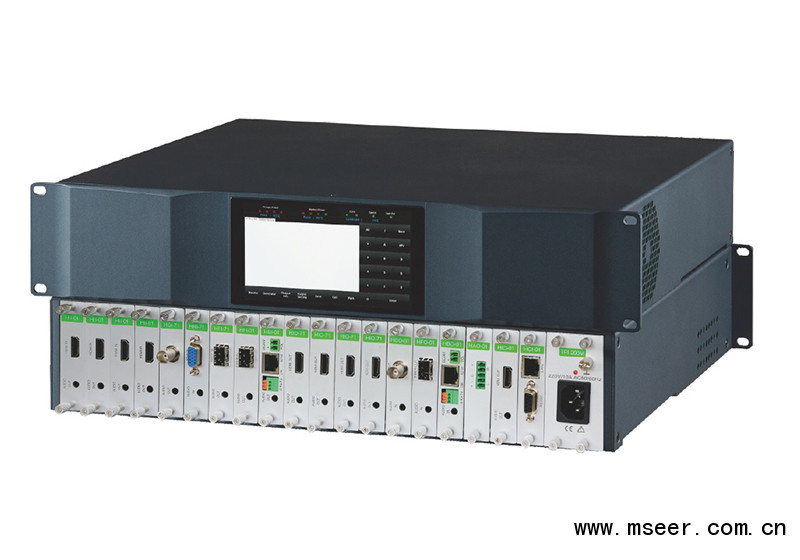

HMD系列4K無縫切換矩陣，是一款最高支持4KP30的單路單卡混合插卡矩陣，通過框架的模具+模塊化、內部結構的專業化+智能化、電氣線路的優化+標準化等手段，匠心設計，鍛造出的一款外形美觀漂亮、結構合理牢固、性能優越穩定的4K高端無縫切換矩陣。整個系列分五個19英寸標準機型，分別是2U的9×9、4U的18×18、8U的36×36、17U的72×72和32U的144×144。
HMD系列4K無縫切換矩陣，將智能化、網絡化、模塊化、數字化和音頻加解嵌技術融為一體，采用最經濟的單路單卡結構，每通道帶寬為17Gbps的四總線設計，采用44:4無壓縮的采樣技術；6英寸1920×1080顯示器及多點電容觸摸屏，具有強大的交互式觸摸控制功能和點對點監視1080信號的功能；通過兩者配合，方便在工地現場對系統進行檢測、調試。
HMD系列4K無縫切換矩陣，最高支持4KP30信號無縫切換輸出，具有上、下變換的無縫切換功能，兼容HDMI1.4和3D信號。同時也可配置相對經濟的快切輸出卡，配置靈活多樣。輸入可選CVBS、 YPBPR、VGA、DⅥ(策容HDMI)3G-SDI(向下兼容HD和SD)、6G-SDI(向下兼容)、HDMI、2K- Fiber、4K- Fiber、 HDBaseT等接囗形式。4K及下變換的無縫輸出通過HDMI無縫卡+所需接口轉換器方式；經濟的快切輸出卡為最高支持4K的透?jìng)骺?，支持的接口有：HDMI(兼容DVI)、 Fiber、 HDBaseT、SDI等。
HMD系列4K無縫切換矩陣，最高支持4KP30信號無縫切換拼接輸出，通過隨機軟件對板卡的輸出參數設置，能對輸入圖像按工程需要實現M×N的拼接功能，每路輸出最高分辨率達4KP30并實現無縫切換。
HMD系列4K無縫切換矩陣，內部設置智能安全管理器，對設備進行在線動態監測；采用更加可靠的高容錯率N+N電源熱備份設計，并支持熱插拔操作，支持7天24小時全天候工作。
HMD系列4K無縫切換矩陣，可完美應用于高端可視會議、城市風貌展示、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
功能特性
◎單路單卡的模塊化結構，應用靈活，節省成本，便于系統升級、擴容及維護。
◎電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力。
◎交換核心信號速率高達17Gbp5，保證了超高清圖像信號的輸出，允許HDMl.4
和3D信號通過
◎輸岀支持無縫切換和拼接功能。
◎支持多種接口信號格式的轉換輸出功能，支持視頻+音頻的數據同步切換，及外部模
擬音頻的加嵌和減嵌。
◎獨特的信號鏈路屏蔽設計技術，保證了信號的穩定性
◎輸入端過電壓保護，降低了設備被損壞的概率。
◎采用了全數字無壓縮傳輸，真正確保信號無失真。
◎內置6英寸1920×1080顯示器及多點電容觸摸屏，具有強大的交互式觸摸控制功能
內部狀態監測顯示和信號監視功能。
◎智能化板卡管理技術，能通過卡上的DP撥碼開關、觸摸屏上設置界面和上位機軟件
方便用戶對板卡參數的更改
◎內置智能安全管理器，能對內部重要部件和區域進行在線動態監測，并作出對應的
系列聯動措施
◎內置多格式高清信號發生器，配合6寸監視屏，便于對系統進行調試檢測。
◎特殊的風道設計，配合PWM強力風扇，在智能安全管理器的控制下，確保矩陣處于
安全的溫度環境下工作。
◎采用更加可靠的高容錯率N+N電源熱備份設計，極大地提高了矩陣的安全運行能力。
◎具備掉電狀態自動存儲保護、開機自動恢復記憶功能。
◎提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理。
技術參數
交換核最高速率：17Gbps
最高像素時鐘：297.mHZ
通道間隔離度：>65dB
最大傳播延時：5rs(±lns
切換速度：≤100ns
支持信號格式
輸入：CVBS、YPBPR、VGA、DVI、3G-SDl、6G-SDl、HDMI、2K-Fiber、4K-Fiber、 HDBaseT
輸出：無縫:HDMI(其他接口通過本司轉換器輸出);快切:6G-SDI、HDMI、4K-Fiber、 HDBaseT
音頻：支持視頻+音頻的數據同步切換，支持外部模擬音頻加嵌和減嵌
最高分辨率：3840x2160P30/1920×1080P120
控制類型
常規機型：面板按鍵；M后綴機型：電容觸摸屏
RS-232
控制接口：DB9
波特率與協議波特率：9600
數據位：8位
停止位:1位，無奇偶校驗位
串行控制口結構：2=TX，3=RX，5=GND
TCP/IP
接口：RJ45
網絡控制協議：UDP；TCP/P
電源：220∨AC，50/60H
電源備份方式：N電源熱備份
存儲環境溫度：-20℃-+60℃
工作環境溫度：0℃-50℃
相對環境濕度：5%~75%
